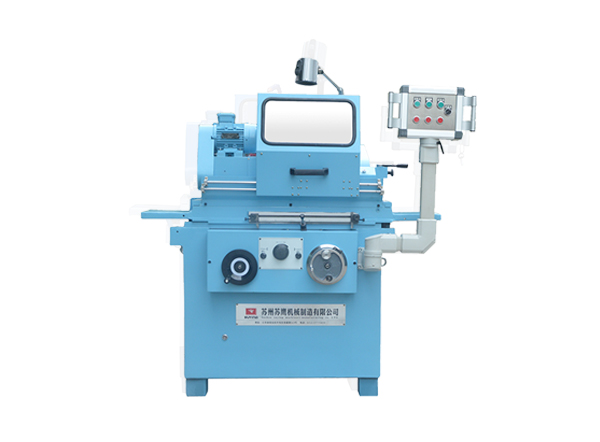

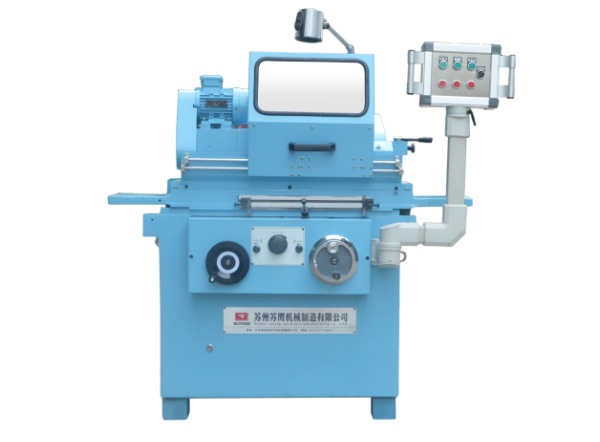

M1408-300内外圆磨床
1.本机床主要用于磨削小轴、圆套、针阀、柱塞等的圆柱面、圆锥面;
2.工装方式可用顶尖、三爪卡盘、弹簧卡头及专用夹具实现;
3.适用于仪表、汽车、机电、轴承、纺织、船舶、缝纫机、机具等行业加工小型零件;
4.本机床的工作台纵向移动有液动和手动,砂轮架和头架均可转动,液压系统采用了性能良好的齿轮;
5.本机床适合于工具、机修车间及中小批量生产的车间适用;
6.本机床按顶尖距分为300毫米。

在线留言+
产品详情


产品特点:
1.本机床主要用于磨削小轴、圆套、针阀、柱塞等的圆柱面、圆锥面;
2.工装方式可用顶尖、三爪卡盘、弹簧卡头及专用夹具实现;
3.适用于仪表、汽车、机电、轴承、纺织、船舶、缝纫机、机具等行业加工小型零件;
4.本机床的工作台纵向移动有液动和手动,砂轮架和头架均可转动,液压系统采用了性能良好的齿轮;
5.本机床适合于工具、机修车间及中小批量生产的车间适用;
6.本机床按顶尖距分为300毫米。


     机型 type     M1408-300
1 可磨直径(外圆/内圆) Φ2-Φ80/Φ10-Φ60mm
2 可磨长度(外圆/内圆) 300/65mm
3 中心高 115mm
4 最大工件重量 10kg
5 工作台速度 0.1~4m/min
6 砂轮线速度 35m/sec
7 工作台最大移动量 340mm
8 工作台转动范围 -5°~+9°
9 外圆砂轮尺寸 MaxΦ250x25xΦ75mm  MinΦ180x25xΦ75mm
10 内圆主轴转速 16000r/min
11 头尾架顶尖 NO.3 morse
12 机床外型尺寸(长x宽x高) 1360x1240x1000mm
13 机床重量 950kg
14 电机总功率 2.5kw

主要附件 数量
1 冷却液箱 1套
2 砂轮压紧盘 1套
3 支点底座 3件
4 砂轮修整器 1套
5 砂轮平衡轴 1套
6 合金顶尖 2件
7 砂轮平衡架 1套
8 三爪卡盘 1套
9 卡盘座 1件
10 内圆磨具 1套

特殊附件 数量
1 圆弧修整器 1套
2 闭式中心架 1套

工作精度
1 圆度(外圆/内圆) 0.002/0.005µm(O.D/I.D)
2 表面粗糙度(外圆/内圆) Ra0.25/0.63µm(O.D/I.D)
