TW628 五轴数控刀具磨床
托瓦五轴数控刀具磨床系列可生产或修磨各类: 铣刀、钻头、铰刀,镗刀、雕刻刀、倒角刀,开料刀、滚花刀、螺纹芯头、旋转挫、木工刀具、轮廓刀具、医疗刀具、成型刀具 、非标刀具等。

在线留言+
产品详情

一、机床简介

  本公司生产的5轴5联动的数控刀具专用磨床,是根据德国5轴数控工具磨床的理验及设计人员实际操的经验,并在刀具生产现场交流而设计。在实用、经济、操作、维修、稳定、高效上得到体现。

  可生产或修磨各类: 铣刀、钻头、铰刀,镗刀、雕刻刀、倒角刀,开料刀、滚花刀、螺纹芯头、旋转挫、木工刀具、轮廓刀具、医疗刀具、成型刀具 、等非标刀具。


  机床采用机床右开门,便于机床无限制的操作与维护,全封闭的保护罩壳符合生产安全,为应对特殊工具的生产,使设备的伺服轴相对的位置关系达到最优化,可对应多品种工具加工的机构造。


  全轴均采用进口的伺服电机与丝杆导轨,高精度和分辨率,保证刀具的高生产效率及生产品质。

二、主要配置:

1、 X轴,水平直线CNC数控轴,日本安川伺服电机,THK精密滚珠丝杆,上银精密滚珠型导轨。

2、 Y轴,水平直线CNC数控轴,日本安川伺服电机,THK精密滚珠丝杆,上银精密滚珠型导轨。

3、 Z轴,垂直直线CNC数控轴,日本安川伺服电机,THK精密滚珠丝杆,上银精密滚珠型导轨。

4、 A轴:工件旋转分度轴DD直驱。

5、 C轴:旋转分度轴DD直驱。

6、 雷尼绍精密万向探针(工件探针)。

7、 天然大理石床身及立柱。

8、 采用带磁铁的移动型手轮,方便操作。

9、 专用高速永磁电主轴,双磨头设计HSK砂轮法兰可整体拆卸至砂轮修整机修整砂轮。

10、 主轴电机配永磁电机专用驱动器。

11、 机内安装管式密封防油LED灯。



注:

           导轨               台湾上银 P

         日本THK C3级

   伺服马达        日本安川

   数控系统   台湾新代

   探针     雷尼绍高精度(万向)

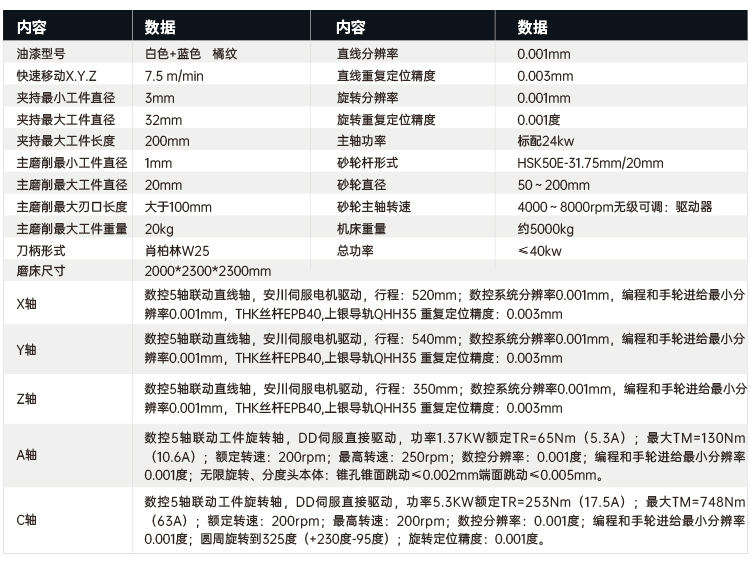

三、技术参数:
