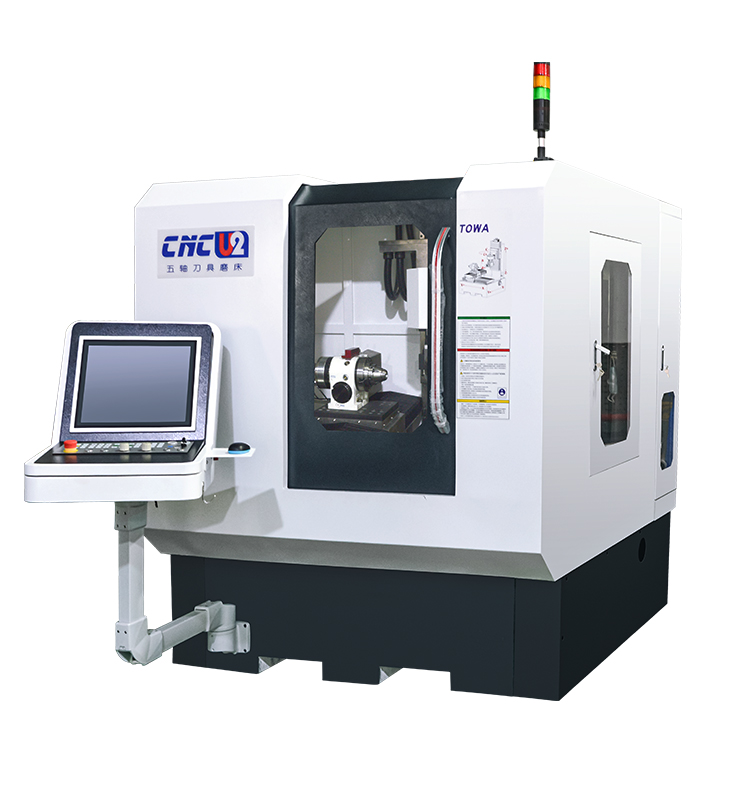

CNC U2五轴数控刀具磨床
托瓦五轴数控刀具磨床系列可生产或修磨各类: 铣刀、钻头、铰刀,镗刀、雕刻刀、倒角刀,开料刀、滚花刀、螺纹芯头、旋转挫、木工刀具、轮廓刀具、医疗刀具、成型刀具 、非标刀具等

在线留言+
产品详情
一、机床简介


CNC U2是托瓦公司新研发的五轴五联动数控刀具磨床,是一款高性价比刀具磨床,适用于修磨各类铣刀、钻头、铰刀,镗刀、雕刻刀、倒角刀,开料刀、滚花刀、螺纹芯头、旋转挫、木工刀具、轮廓刀具、医疗刀具、成型刀具 、非标刀具等。

二、机床特点

  机床采用高精度、同步直驱变频电主轴主轴有两组砂轮法兰,每组法兰可同时装24片砂轮,根据磨削工艺,砂轮组换位快捷,可充分满足各种刀具磨削需求。

  工件主轴采用芳嘉天碟蜗轮蜗杆旋转工作台台湾W25夹头体及肖柏林筒夹,工件  自动夹紧。

  机床采用新代210MA-5E五轴联动控制系统及伺服单元、采用先锋精密测头、台湾上银 P级精密导轨及台湾上银C3级滚珠丝杠,确保了机床的优越性能和工作精度。

  机床采用全封闭外观(正面活动拉门、左右两侧设有维修门)、摆臂式操控面板、手持电子手轮、专用启停按钮、自动上料、配置自动润滑装置、报警蜂鸣器、配置电器箱冷却空调,使机床的操作、保养、维护变简单方便。


三、技术参数

数控系统

新代210MA-5E

夹头夹紧工件范围

3~20mm

磨削软

TW刀具磨削软件

磨头摆动最高转速(C)

30rpm

最大加工工件直径

200 mm

C轴旋转范围

325°(+230°~ -95°)

磨削最大工件长度

170mm

工件主轴中心高

160mm

最大加工工件槽深

10mm

工件主轴径向跳动

≤0.005mm

最大工件重量

10Kg

磨头主轴径向跳动

≤0.005mm

磨头最大功率(直驱电主轴)

7.5KW

气缸力范围

500-580kg

砂轮尺寸(CBN/金刚石)

Φ50Φ200mm

直线轴分辨率

0.00lmm

磨头主轴转速(变频调速)

1000-8000rpm

旋转轴分辨率

0.00l°

磨头垂直升降行程(Z)

360(-100220)mm

电源

AC  380V  50HZ  三相

工作台行程X/Y

X460 / Y400

机床总功率

28KW

直线轴快速移动速度

15m/min

机床外形尺寸

1700×1522100mm

工件主轴转速(A)

60rpm

机床重量

3.5T

A轴旋转范围

360°

电源

AC  380V  50HZ  三相

自动夹紧工件范围

3~20mm







四、配置


  机床主机、新代210MA-5E数控系统及伺服单元、TW刀具软件包、先锋精密测头、7.5KW精密直驱磨头、HSK快换精密法兰杆、W25工件自动夹紧装置、吸雾接口


五、可选配置

肖伯林W20刀柄及夹头、专用夹具、砂轮意大利马波斯测头
